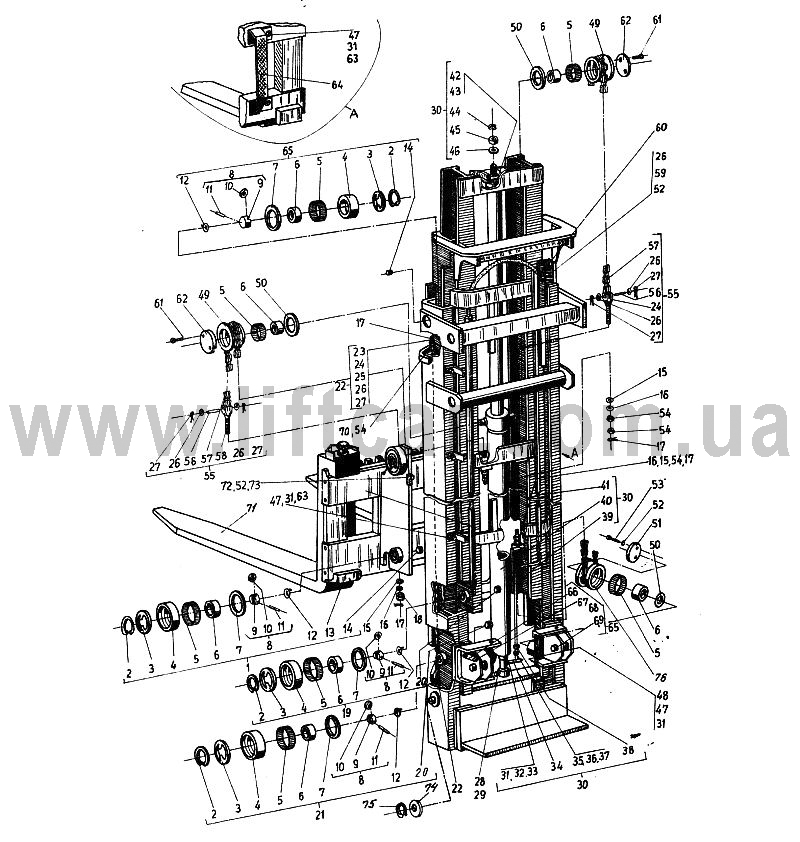

ЕВ 717 Электронный каталог - 22 Подъемное устройство-трехрамное Н = 4500 - Виторс ЛТД – Подъемно-транспортная техника.

№ Позиции

№ по каталогу

Наименование

Кол-во

717.45.07.00.00

Подъемное устройство 02

1

1

8585.05.00.00

Вертикальная каретка

1

2

БДС2170-77

Кольцо В65

12

3

8585.01.00.02

Крышка

12

4

8580.01.00.01

Ролик

12

5

INА К75х83х23

Игольчатый подшипник

16

6

INА IR65х75х28

Втулка

16

7

БДС1232-86/5,6

Шайба

12

8

8580.01.04.00

Маленький ролик в сборе

12

9

8580.01.04.01

Корпус

12

10

8580.01.04.03

Ролик

12

11

8580.01.04.02

Ось

12

12

8580.01.00.09

Стопорная шайба

12

13

8585.00.03.00

Неподвижная направляющая

1

14

8580.01.00.08

Пробка

6

15

717.33.07.00.03

Коническая шайба

6

16

717.33.07.00.02

Сферическая шайба

6

17

БДС55-77

Шплинт 5х45

8

18

БДС745-73.5

Гайка 2 М22-6Н

8

19

8585.03.00.00

Внутренняя рама

1

20

8580.02.00.07

Пробка

6

21

717.45.07.04.00

Средняя рама

1

21

8585.02.00.00

Средняя рама

1

22

8585.00.02.00

Внешняя цепь

2

23

8585.00.02.01

Ось

4

24

7004.00.00.141

Длинный болт

6

24

8580.00.01.01

Длинный цепной болт

6

25

БДС4717-72

Цепь А-73х25(4+4)-А

2

26

БДС206-73

Шайба АМ8

14

27

Шплинт 2х12

12

28

БДС1366-73/8,8

Винт М10х30-3g

1

29

БДС744-72/5

Гайка М10-6Н

1

30

8585.04.00.00

Гидравлическая система

1

31

БДС833-71

Пружинная шайба 6Н

11

32

БДС12171-72/5,6

Винт I М6х18

4

33

ОН-02.52658-71

О-кольцо 14х2

1

34

ОН-04.58957-75

Нерегулируемый дроссель ДН 12А(25х10) инд. 5762

1

35

ОН-04.55874-71

Штуцер II Е15/М18

1

36

БДС3609-73

Кольцо I А18х24

1

37

ОН-04.55874-71

Кольцо II 15

2

38

ОН-04.55874-71

Накидная гайка II Е15

2

39

8585.04.00.01

Труба

1

40

4159.3.00.00

Телескопический цилиндр Т2-200/45А

1

41

ОН-04.51484-71

Гибкое соединение 12 ЩЕх22-НЦ 15-3020/25

2

42

8585.04.00.02

Специальная гайка

1

43

9699.05.01.03

Винт

1

44

БДС2170-75

Кольцо В30

1

45

БДС3266-72

Круглая гайка М33х1,5-6Н

1

46

8585.04.00.03

Кольцо

1

47

БДС1230-72/5,6

Болт I М6х16-8g

11

48

8585.00.00.02

Ограничитель

2

49

8580.00.02.03

Ролик

4

50

8580.00.02.02

Шайба

4

51

8580.00.02.04

Специальный болт

2

52

БДС833-71

Пружинная шайба 8Н

8

53

БДС1359-75/5,6

Винт II М8х20-8g

4

54

БДС744-72/5

Гайка М22х6Н

12

55

8585.00.01.00

Внутренняя цепь

2

56

8580.00.01.03

Ось

4

57

БДС4717-72

Цепь А45х25(4 +4)

2

58

8580.00.01.02

Короткий цепной болт

2

59

БДС1232-72/5,6

Болт I М8х16-8g

2

60

717.45.07.06.00

Направляющая в сборе

1

61

БДС1259-75/5,6

Винт II М8х16-8g

4

62

8585.00.00.03

Крышка

2

63

БДС206-78

Шайба

7

64

8585.00.05.00

Кулачок

1

65

717.45.07.01.00

Неподвижная рама

1

66

БДС2348-66

Фиксирующая планка 40

2

67

БДС1232-72/5,6

Болт I М10х20-8g

4

68

БДС833-71

Пружинная шайба 10Н

4

69

717.33.07.01.03

Ось

2

70

717.45.07.03.00

Регулирующая лента

1

71

9978.7.00.00.00-03

Клык вил (а сборе)

2

72

7004.00.00.103

Ограничитель

1

73

БДС1232-72/5,6

Болт I М8х30-8g

2

74

8620.00.01.02

Шайба

2

75

БДС2170-77

Кольцо В70

2

76

717.45.07.00.01

Ролик

2
