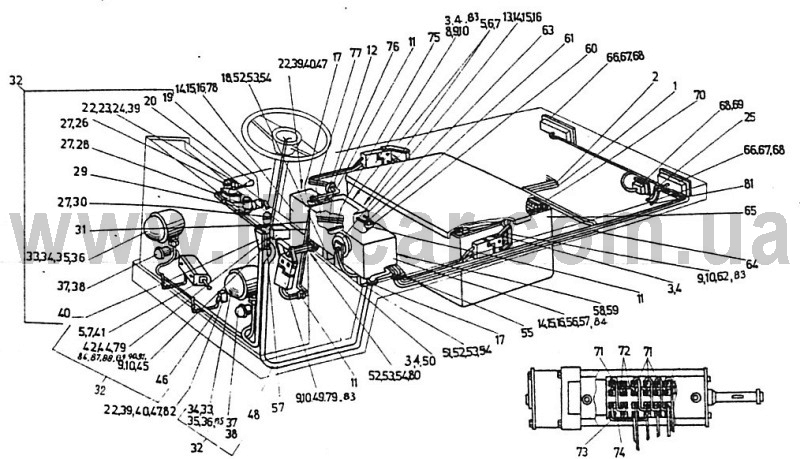

ЕП 006, ЕП 011, ЕС 301 Электронный каталог - 26 Электрооборудование ЕС - Виторс ЛТД – Подъемно-транспортная техника.

№ Позиции

№ по каталогу

Наименование

Кол-во

301.2.12.00.00

Электрооборудование

1

1

011.2.15.07.00-01

Провод 140 (L=3160)

1

2

011.2.15.07.00

Провод 139 (L=3160)

1

3

011.2.15.00.01

Лента прокладочная

3

4

011.2.15.00.02

Лента стяжная

3

5

БДС1232-72/5.6

Болт I М6х16-8g

5

6

БДС744-72/5

Гайка М6-7Н

5

7

БДС833-72

Шайба 2 6Н

5

8

011.2.15.04.00

Штепсельное соединение с проводами

1

9

БДС1358-72/5.6

Винт I М5х12-8g

2

10

БДС833-72

Шайба 2 5Н

14

11

511.05.00.20

Резиновая втулка

3

12

011.2.15.08.00-02

Провод 152 (L=1400)

1

13

КтЕ1031-01

Звуковой сигнал 12V

1

14

БДС1232-72/5.6

Болт I М8х16-6g

5

15

БДС744-72/5

Гайка М8-7Н

5

16

БДС833-72

Шайба 2 8Н-7Н

5

17

006.71.16.07

Втулка резиновая

2

18

011.2.15.09.00

Кронштейн правый

1

19

40709.00.00.00

Ключ цепи управления

1

20

40879-III

Реверс тип ПРЕ 010/В

1

22

БДС744-72/5

Гайка М4-7Н

16

23

БДС1358-72/5.6

Винт I М4х12-8g

2

24

82130

Переключатель тип П-5

1

25

301.2.12.01.00-01

Провод 83 (L=4050)

1

27

БДС6310-77

Лампа АК1222 12V 1,5W

3

29

011.2.15.01.04-00

Провод 65 (L=120)

1

30

36.2.908.308

Лампа для щитка приборов - красная КтЕ641

1

31

011.2.15.01.03-00

Провод 19 (L=160)

1

32

301.2.12.04.00

Электрооборудование переднего щита

1

33

006.71.16.06

Шайба

4

34

7007.00.00.35

Резина профильная (L=430)

2

35

36.2.908.937

Передние фары

2

36

БДС7356-77

Лампа 1221 12V 35/35W

2

37

36.2.908.854

Фара габаритная

2

38

БДС5263-77

Лампа 1253 12V 21/5W

2

39

БДС833-72

Шайба 2 4Н

16

40

БДС14494-73

Шайба М4

12

41

00.84.08

Командоконтроллер ножной 730 С 603

1

42

011.2.15.01.01

Кронштейн

1

44

БДС1359-75/5.6

Винт I М5х12-8g

1

45

011.2.15.01.02-00

Кронштейн в сборе

46

301.2.12.04.02.00

Пучок проводов

1

47

4432101

Выключатель блокировочный, малый 11

48

3012.12.03.00

Пучок проводов

49

011.2.15.05.00

Штепсельное соединение с проводами

1

50

011.08.00.03

Втулка резиновая

1

51

011.2.15.06.00

Кронштейн левый

52

БДС1232-72/5.6

Болт I М12х25-9g

13

53

БДС744-72/5

Гайка М12-7Н

1

54

БДС833-72

Шайба 2 12Н

55

001.3.06.00.01

Уплотнение

1

56

3833.1.00.00.00

Распределительный щит

3

57

3824.00.00.07

Пружина

58

БДС3148-69

Клемма А25

59

БДС4894-73

Труба винилитовая (L=560)

1

60

011.2.15.08.00-01

Провод 150 (L=920)

1

61

011.2.15.08.00

Провод 151 (L=1130)

1

62

011.2.15.03.00

Штепсельное соединение с проводами

1

63

3541.00.00.00

Пусковой резистор

1

64

011.2.15.07.00-02

Провод 141 (L=3500)

1

65

80391

Аккумуляторная батарея 2х40V 250Аh

1

66

011.2.15.00.03-04

Провод (L=120)

2

67

36.2.908.704

Задний комбинированный осветительный корпус КтЕ249

2

68

БДС5675-76

Лампа 1232 12V 10W

6

69

36.2.908.507

Стоп-сигнал и фонарь освещения номера

1

70

011.2.15.07.00-03

Провод 142 (L=3100)

1

71

011.2.15.00.03-01

Провод (L=85)

4

72

011.2.15.00.03

Провод (L=45)

6

73

011.2.15.00.03-03

Провод (L=70)

1

74

011.2.15.00.03-02

Провод (L=60)

1

75

301.2.12.02.00

Пучок проводов

1

76

301.2.12.01.00

Провод 84 (L=1000)

1

77

301.2.12.01.00-02

Провод 94 (L=1250)

1

78

3851.00.00.00

Электрощит дополнительный

1

79

БДС744-72/5

Гайка М5-7Н

4

80

301.2.12.06.00

Кронштейн

1

81

301.2.12.01.00-03

Провод 82 (L=3900)

1

82

БДС1358-72/5.6

Винт I М4х16-8g

4

83

БДС1358-72/5.6

Винт М5х10-8g

12

85

БДС14494-78

Шайба М6

3

86

022.746.003

Индикатор разрядки аккумуляторной батареи 40-I

1

87

82.3

Реле указателей поворота

1

88

БДС832-76/5.6

Винт I М4х35-8g

2

89

БДС1250-71/5

Гайка М4-7Н

3

90

БДС832-76/5.6

Винт I М6х6-8g

1

91

БДС14494-73

Шайба М6

1
