ЕВ 687 Электронный каталог - 09 Трансмиссия электродвигатель тяговый - Виторс ЛТД – Подъемно-транспортная техника.

№ позиции

№ по каталогу

Наименование

Штук

 ТРАНСМИССИЯ

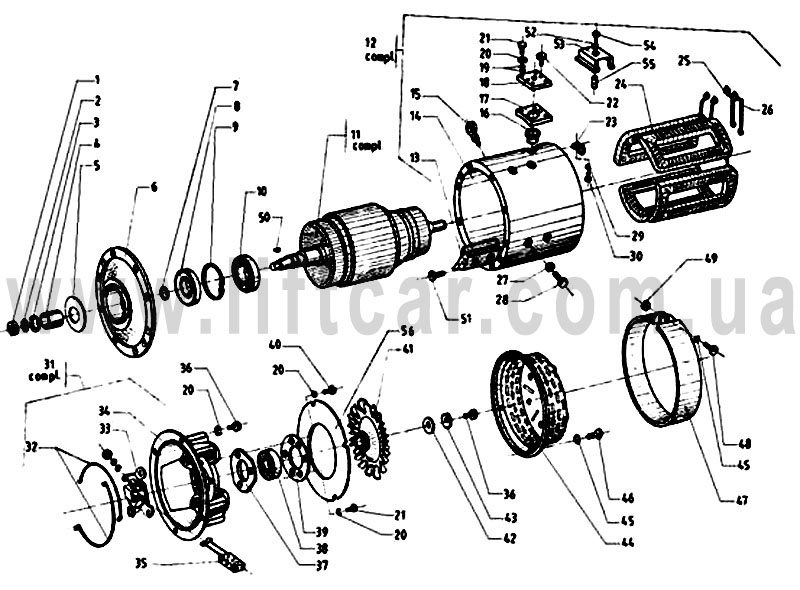

Электродвигатель тяговый

_

338689/338690             260028  00.00

Электродвигатель тяговый ДС 3,6/7,5/14-01

1

1

338755/338756            62012-2            409815.005.86

Гайка М18

1

2

338757/338758            62012-2               409898.033.86

Предохранительная шайба

1

3

320087/320088            62012-2               409891.046.82

Шайба прокладочная

1

4

338661/338662            62012-2               401161.22.8

Труба

1

5

338663/338664            62012-2              40989.008.77

Предохранительная крышка

1

6

338665/338666           62012.2               403.548.052.85

Щит передний

1

7

338667/338668           62012-2                509265.003.8

Пружинное кольцо

1

8

218000                БДС  5954-83

Уплотнение Б35х80х1

1

9

338669/338670              6212-2                409891.068.85

Шайба ограничительная

1

10

214030                 БДС  4884-78

Шарикоподшипник 6307-2sР6Е

1

11

338685/338686            260028.3000

Ротор

1

12

338687/338688            260028.5000

Статор

1

13

263995/165273              26058.5700

Полюс

4

14

338671/33/672            62012-2               403162.070.85

Корпус

1

15

177921/177922            62012-2               409581.100.84

Рым-болт М10

1

16

135240/165266

Втулка

1

17

135118/165267              62012-2             506388.006.80

Основание

1

18

135096/165268             62012-2            506122.022.80

Клеммная прокладка

1

19

338725/338726             ЗН  123-85

Шайба АМ8

8

20

208638/209865              БДС  833-82/Сu

Шайба 2-8Н

14

21

2141249/214251            БДС  2551-71/5,6

Болт I М8х16-6g

7

22

218001/218002             БДС  1359-83

Винт I АМ6х30-5,6

2

23

155288/165274             263024.1200

Скоба

1

24

338691/338692            26058.5800

Катушки (в сборе)

1

25

338697/338698            260028.5200

Провод выводной А2

1

26

338699/338700            260028.5100

Провод выводной А1

1

27

27067/209866              БДС  833-82

Шайба 2-10Н

8

28

214257/214259              БДС  2551-71/5,6

Болт М10х25-6g

8

29

20765/208981               БДС  833-82

Шайба 2-6Н

1

30

219233/215242            БДС  1358-72/5,6

Винт I М6х16-6g

1

31

338701/338702            260028.1000

Щит со щеткодержателями

1

32

153893/165275            26058.0800

Провод соединительный

2

33

338703/338704              28350  2202

Щеткодержатель

4

34

338673/338674             62012-2               403544.045.85

Щит задний

1

35

168355/165276              260017.1001

Щетка М50

4

36

209154/214261             БДС  2551-71/5,6

Болт I М8х20-6g

5

37

135214/135215           62012-2                403144.013.80

Крышка подшипника внутренняя

1

38

216266                БДС  4884-78

Шарикоподшипник 6306-2zР6Е

1

39

177917/177918            6212-2                403142.011.80

Крышка подшипника внешняя

1

40

211722/214253            БДС  2551-71/5,6

Болт I М8х30-6g

3

41

153890/165277            26058.0400

Вентилятор

1

42

135268/035269            62012-2               409898.020.81

Шайба

1

43

135265/135267            62012-2               409898.019.81

Предохранительная шайба

1

44

338705/338706             29830.1306

Кожух

1

45

207064/214020            БДС  833-82

Шайба 2-5Н

5

46

215848/215850            БДС  123-72/5,6

Болт I М5х10-6g

4

47

338675/338676           62012-2               505475.001.85

Пояс

1

48

220744/218003           БДС  138-72/5,6

Винт I М5х22-8g

1

49

338677/338678             62012-2            408651.002.82

Гайка

1

50

320091/320092           62012-2               506829.002.77

Шпонка сегментная

1

51

216790/212094           БДС  1359-83

Винт 1А М8х25-5,8

2

52

212266/212094              БДС  206-78

Шайба АМ5

1

53

135073/171101            62012-2               502421.009.80

Клеммный щиток

1

54

217176/217177            БДС  1230-72/5,6

Болт I М5х30-6g

1

55

338761/338762           62012-2              401161.073.86

Труба

1

56

338759/338760           62012-2              409891.070.86

Кольцо

1
