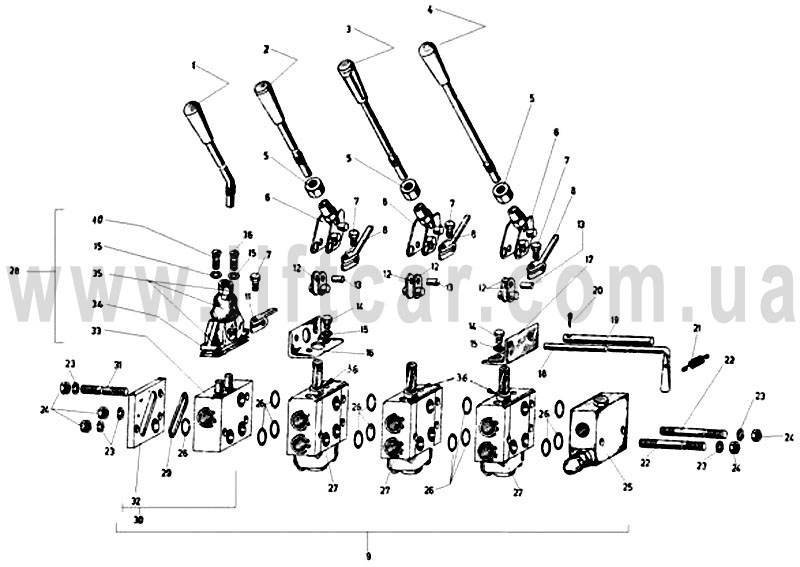

ЕВ 687 Электронный каталог - 43 Командное устройство с распределителем - Виторс ЛТД – Подъемно-транспортная техника.

№ позиции

№ по каталогу

Наименование

Штук

  ГИДРАВЛИЧЕСКАЯ СИСТЕМА

_

121625                   7023  01.00.02

Командное ус-во с распределителем 348/2ЛЛЛМ

1

1

128058/128059/                717.33  08.09.00

Рычаг с рукояткой (в сборе)

1

2

128065/128066/              717.33  08.10.00

Рычаг с рукояткой (в сборе)

1

3

128067/128068/               717.33  08.11.00

Рычаг с рукояткой (в сборе)

1

4

128069/128070/               717.33  08.12.00

Рычаг с рукояткой (в сборе)

1

5

127372/127373/              7023  1.00.09

Гайка специальная

3

6

127992/127993/              7023  10.01.00

Кронштейн (в сборе)

3

7

109694/109695/                 БДС  1230-72/5,6

Болт М6х16-6d

4

8

120877/120878/               7023  10.00.04

Кулачок II

3

9

113481/121841/              ОН 04  62135-72

Гидравлический распределитель 348/2ЛЛЛМ

1

10

108417/108418/               БДС  832-63/5,6

Винт II М6х16

2

11

120874/120875/

Кулачок I

1

12

106862/1068063/            676-4  01.01.03.00

Звено промежуточное (в сборе)

6

13

104158                   676-4  01.01.05

Ось малая

3

14

109692/109693/                БДС  1230-72/5,6

Болт М6х12

4

15

103270/103271/              БДС  833-71

Пружинная шайба 6Н

6

16

127375                    7023  01.00.02

Кронштейн левый

1

17

127376                    7023  01.00.03

Кронштейн правый

1

18

120871                    7023  10.00.01

Ось кривая

1

19

120872                    7023  10.00.02

Ось большая

1

20

116136/116137/                БДС  55-64

Шплинт 2х18

1

21

104165                    732  15.00.05

Пружина

1

22

126148                    12040  00.03

Шпилька BL=235

2

23

103264/103265/                  БДС  833-71

Пружинная шайба 8Н

5

24

109151/109152/                БДС  744-72/5

Гайка М8

5

25

_                         12006

Крышка РК1

1

26

107639                    12030  00.17

"О"-кольцо 13х2,5

13

27

264019                        12033  00.00

Секция двойного действия HY/SB1B4/5

3

28

269020                   12016  00.00

Секция клапанная HY/SB1C4A8/2

1

29

264021                   12040  01.02

"О"-кольцо 47х2,5

1

30

264022                     12040  01.00

Крышка концевая (общийвид)

1

31

126655                   12040  00.03

Шпилька AL=195

1

32

264023                     12040  01.01

Крышка концевая

1

33

264024                     12010  01.00

Секция клапанная HY/SB1C4A1/

1

34

267025                     12010  00.01

Плита

1

35

264026                    12016  01.00

Головка командная

1

36

379094                    12030  00.06

"О"-кольцо 15х3

2
