ЕВ 687 Электронный каталог - 17 Тормозная система - Виторс ЛТД – Подъемно-транспортная техника.

№ позиции

№ по каталогу

Наименование

Штук

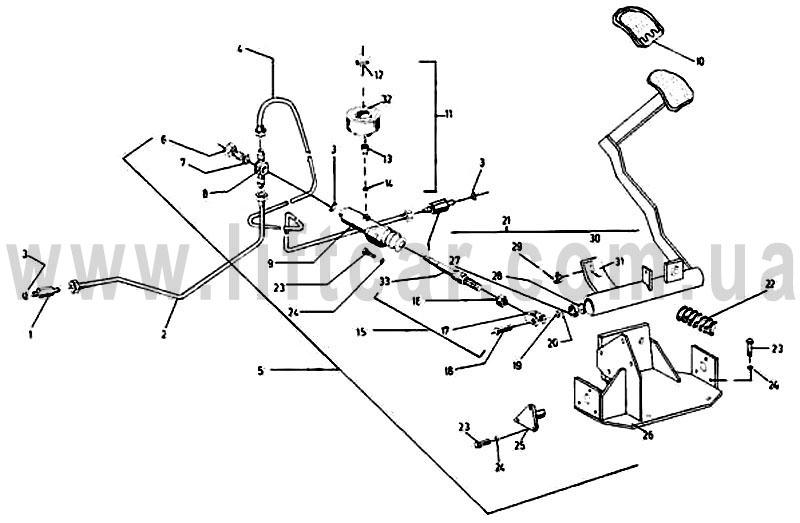

ТОРМОЗНАЯ СИСТЕМА

_

131104                  687.33.2  03.00.00

Тормозная система

1

1

120189/120190/             687.33.2  03.00.01

Специальный штуцер

2

2

121222/121223/            687 33 2  03.02.00

Труба левая (в сборе)

1

3

131071                   735.33  10.01.01.00.01

Кольцо 12х18

2

4

121220/121221/           687.33.2  03.01.00

Труба правая (в сборе)

1

5

121623/121624/              687 33  03 06 00

Тормозной блок (в сборе)

1

6

103071/13072/            7002  00 09

Болт накидной гайки

1

7

208808                БДС  3609-73

Кольцо I А14х18

1

8

103053/103054/             701  02.00.04

Накидная гайка

1

9

104659/106877/             7069  00 00

Главный тормозной цилиндр 25

1

10

104351/109247/              676  04 01.01

Подножка резиновая

1

11

102154/102114/            701-6  07.01.00

Бак для тормозной жидкости

1

12

103920/109081/            701-6  07.01.04

Крышка

1

13

109153/109154/           701-6  07.00.01

Болт пустотелый

1

14

103360                 701-6  07.00.02

Шайба уплотнительная

1

15

104658/106878/            7002  02.00

Малый поршень (в сборе)

1

16

103063/103064/             БДС  1251-71/5

Гайка II М10

1

17

103061/103062/               7002  02.06

Втулка

1

18

123388/123389/              БДС  3048-78/5,6

Ось В10х20

1

19

103163/103164/             БДС  206-73

Шайба АМ10

1

20

114610/114611/              БДС  55-64

Шплинт 3,2х18

1

21

121625/121626/              687.33  03.06.01.00

Педаль томозная (в сборе)

1

22

120186/120187/              687.33  03.01.01

Пружина

1

23

103047/103048/            БДС  1232-72/5,6

Болт М8х16

1

24

103264/13265/             БДС  833-71

Пружинная шайба 8Н

8

25

114608/114609/             705  02.00.02

Цапфа

8

26

121054/121055/               687.33  03.01.02.00

Основание (в сборе)

2

27

103792                  705  02.02.01

Втулка подшипника

1

28

103973/117125/            705  02.02.02

Шайба

2

29

122265/122266/            БДС  744-72/5

Гайка М10

2

30

120641/120642/           БДС  1232-72/5,6

Болт I М10х35

1

31

118490                687.33  03.01.01.07

Шайба

1

32

103917                  701-6  07.01.01

Бак

1

33

103057/103058/               7002  02.04

Наконечник

1
