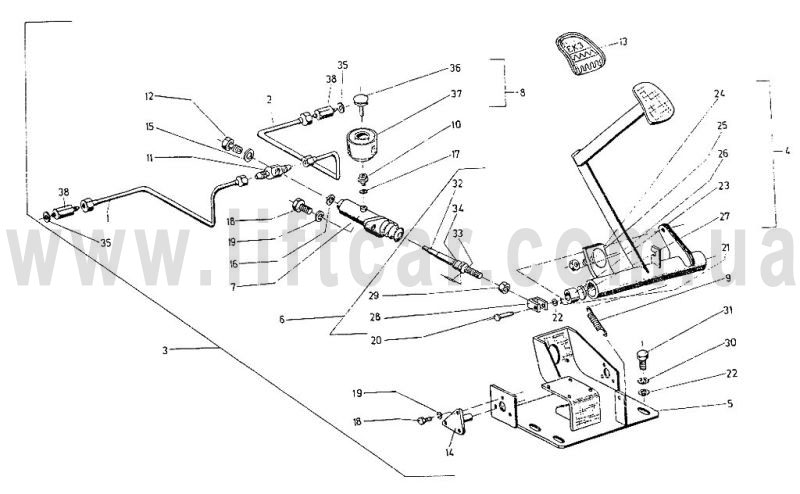

ЕВ 735 Электронный каталог - 14 Тормозная система

ЕВ 735 Электронный каталог - 14 Тормозная система

№ Позиции

№ по каталогу

Наименование

Кол-во



735.33.10.03.00.00

Тормозная система

1

1

735.33.10.03.01.00

Труба левая в сборе

1

2

735.33.10.03.02.00

Труба правая в сборе

1

3

735.33.10.03.03.00

Тормозной блок в сборе

1

4

735.33.10.03.03.01.00

Тормозная педаль в сборе

1

5

717.3303.01.02.00

Кронштейн в сборе

1

6

7002.02.00

Поршень в сборе

1

7

7069.00.00

Главный тормозной цилиндр 25

1

8

701-6.07.01.00

Резервуар для тормозной жидкости

1

9

717.33.03.01.01

Пружина

1

10

701-6.07.00.01

Болт полый

1

11

701.02.00.04

Накидная гайка

1

12

7002.00.09

Болт накидной гайки

1

13

676.04.01.01

Подножка резиновая

1

14

705.02.00.02

Цапфа

2

15

БДС3609-73

Кольцо I А14х20

1

16

БДС3609-73

Кольцо II А12х18

1

17

БДС3609-73

Кольцо II 22х29

1

18

БДС1232-72/5.6

Болт I М8х16

8

19

БДС833-71

Шайба пружинная 8Н

8

20

БДС3048-78/5,6

Ось В10х30

1

21

БДС55-77

Шплинт 3,2х20

1

22

БДС206-78

Шайба АМ10

5

23

70502.02.01

Втулка подшипниковая

2

24

717.33.03.01.01.07

Шайба

1

25

БДС1232-72/5,6

Болт I М10х35

1

26

БДС744-72/5

Гайка М10

1

27

705.02.02.02

Шайба

1

28

7002 06.02

Вилка

1

29

БДС1261-71

Гайка II М10

1

30

БДС833-71

Шайба пружинная 10Н

4

31

БДС1232-72/5,6

Болт I М10х22

4

32

7002  04.02

Наконечник

1

33

БДС1980-77

Цилиндрический штифт 3В4х20

1

34

7002 05.02

Ограничитель

1

35

5054.00.00.28

Шайба

2

36

701-6.07.01.04

Крышка

1

37

701-6.07.01.01

Бачок

1

38

7002.00.03

Штуцер

2
