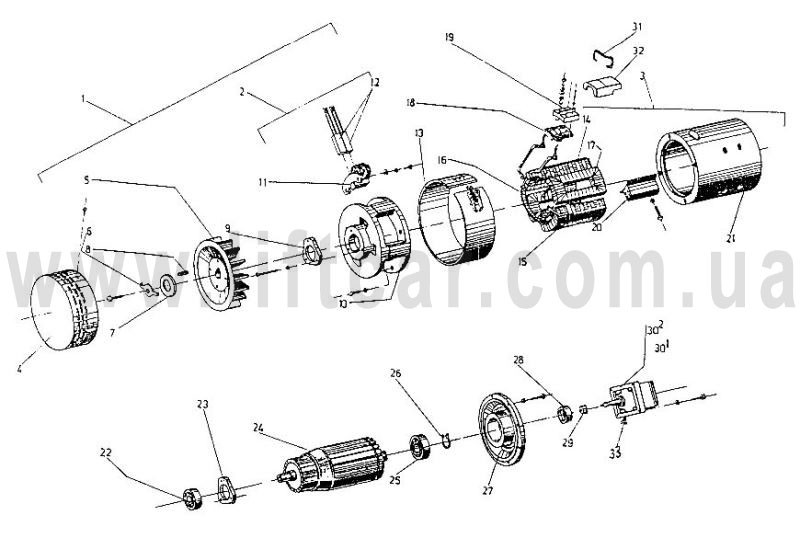

ЕВ 735 Электронный каталог - 33 Гидравлическая система - Насос А14 с электродвигателем - Виторс ЛТД – Подъемно-транспортная техника.

№ Позиции

№ по каталогу

Наименование

Кол-во

7021.29.00.00-01

Насос с электродвигателем А14Х-3ЕС 6,5/7,5/28

1

7021.29.00.00-18

Насос с электродвигателем А18Х-3ЕС 6,5/7,5/28

1

1

263009.00.00-1

Насосный электродвигатель ЕС6,5/7,5/28-3

1

2

263009.01.00

Щит со щеткодержателями

1

3

263009.50.00

Статор

1

4

620129.409.131.002.77

Кожух

1

5

620129.08834.012.79

Вентилятор

1

6

620129.409898.003.77

Шайба предохранительная

1

7

620129.409891.006.77

Шайба

1

8

620129.506821.001.77

Шпонка

1

9

620129.403144.003.77

Внешняя крышка подшипника

1

10

620129.403544.002.77

Задний щит

1

11

29830.10.05

Щеткодержатель

4

12

263006.10.01

Щетка Е3 10х20х32

8

13

29830.10.13

Пояс защитный

1

14

263009.51.00

Сериесная катушка I

1

16

263009.56.00

Шунтовая катушка I

1

17

263009.58.00

Шунтовая катушка II

1

18

620129.506122.011.77

Уплотнение

1

19

620129.506388.002.77

Основание

1

20

28930.10.18

Полюс

4

21

620129.403162.007.07

Корпус

1

22

БДС4884-78

Шарикоподшипник 8305Р3

1

23

620129.403144.004.77

Внутренняя крышка подшипника

1

24

263009.30.00

Ротор

1

25

БДС4884-78

Шарикоподшипник 6207-2Z6

1

26

БДС2170-77

Пружинное кольцо В35

1

27

40348.001.77

Передний щит

1

27

620129.403458.001.77

Передний щит

1

28

735.33.10.14.01.01

Шайба центровочная

1

29

2830.00.04

Зубчатая втулка 10-42

1

30

4508.00.00

Шестеренный насос А14Х

1

30

4509.00.00.00

Шестеренный насос А18Х

1

31

620129.508725.011.77

Скоба

1

32

620129.502426.001.78

Крышка клеммная

1

33

ОН-04 73438-81

Уплотнение Б17,4х29х6,7-1

1
