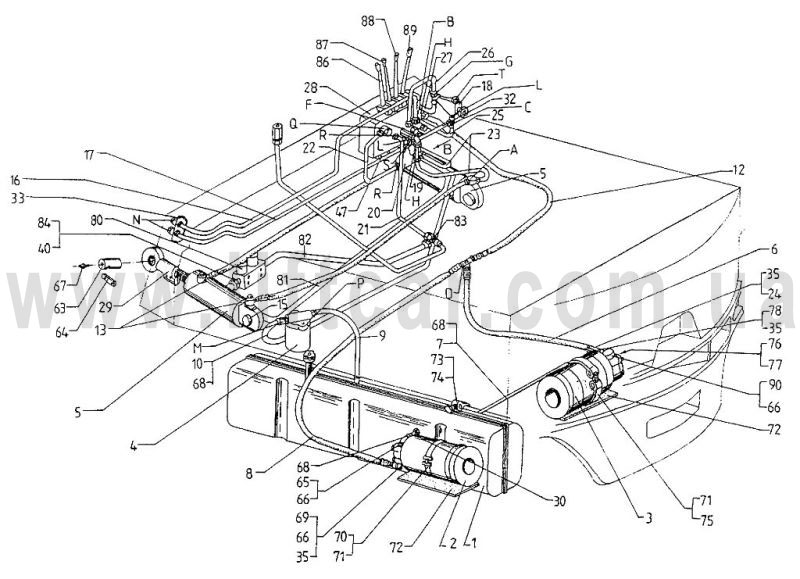

ЕВ 735 Электронный каталог - 27 Гидравлическая система Н=4500 - Виторс ЛТД – Подъемно-транспортная техника.

№ Позиции

№ по каталогу

Наименование

Кол-во

735.33.10.08.00.00

Гидравлическая система, вариант 19 с двумя насосными агрегатами, контакторным электрооборудованием и двумя электромагнитными клапанами ЕВ 735.45.19,  ЕВ 735.45 .11

1

1

735.33.10.08.07.00.00

Резервуар масляный в сборе

1

2

7021.29.00.00-18

Насос с электродвигателем А18Х-3ЕС 6,5/7,5/28

1

3

7021.28.00.00-31

Насос с электродвигателем А25Х-8ЕС 10/7,5/28

1

4

5587.00.00.00-01/А

Масляный фильтр D=1-20/63Т/К/А

1

5

17013.00.00.00-04

ЦБХ211 А/90х110/70

1

5

17013.1.00.00.00-12

Гидравлический поршневой цилиндр ЦБХ 211 А1/90х95/70

2

6

ОН-04 51484-83

Гибкое соединение 10-Щкрх18-Нцл12-610/25

2

7

735.33.10.08.00.01

Всасывающий шланг

1

8

ОН-04 51484-83

Гибкое соединение 10-Щкрх18-Нцх12-1280/25

1

9

735.33.10.08.00.03

Сливной шланг

1

10

7019.05.00.00

Гибкое соединение А-12-Нцх15-К90 Ех15-1050

1

12

ОН-04 51484-83

Гибкое соединение 12-Нцх15-Нцх15-940/25

1

13

ОН-04 51484-83

Гибкое соединение 8-Гх18Нцх12-840/25

2

15

735.33.10.08.00.24

Ось

2

16

735.33.10.08.00.41

Труба

1

17

735.33.10.08.00.40

Труба

1

18

ОН-04/58921-77

Предохранительный клапан КП/А3А1

1

19

5791.00.00 / ОН-04 68956-76

Дроссель регулируемый с обратным клапаном ДРОК-12

1

20

5654.00.00 / ОН-04 58921-77

Клапан предохранительный КП(А1А34)

1

21

735.33.10.08.00.38

Труба

1

22

735.33.10.08.00.46

Сливная труба

1

23

ОН-04 51484-83

Гибкое соединение 8-К90 Ех12-Нцх12-690/25

2

24

5702 00

Клапан обратный КО-12

2

25

735.33.10.08.00.43

Труба

1

26

735.33.10.08.00.45

Труба

1

27

735.33.10.08.00.42

Труба

1

28

ОН-04 76986-84

Распределитель РХ-80 1-АААВн-2-2-1

1

29

7026.01.00.00

Присоединительная проушина 35х2/36х2

2

30

735.33.10.08.00.02

Всасывающий шланг

1

31

735.33.10.08.00.34

Болт накидной гайки М26х1,5

1

32

735.33.10.08.00.44

Труба

1

33

717.33.08.00.42

Стопорящий лист

2

35

БДС3609-73

Кольцо II А18х24 Сu 99,7

38

40

БДС3609-73

Кольцо II А22х29 Сu 99,7

1

47

418015.1.00.00

Вспомогательный выключатель для распределителя ППР2

4

63

1784.33.03.00.13

Ось

2

64

БДС2348-74

Фиксирующая планка 36

4

65

705.04.00.34

Фланец всасывающий

1

66

КтМ372

О кольцо 15,5х2,6

3

67

БДС1640-73

Пресс-масленка I-В

2

68

676-7.08.23.00

Стяжная лента в сборе

6

69

735.33.10.08.00.19

Фланец напорный

1

70

735.33.10.08.02.00

Лента стяжная в сборе

1

71

735.33.10.08.00.05

Прокладка

2

72

735.33.10.08.00.06

Прокладка

4

73

735.33.10.08.03.00

Стяжная лента в сборе

2

74

717.33.08.00.32

Прокладка

4

75

735.33.10.08.05.00

Стяжная лента в сборе

6

76

7022.00.00.01-02

Угловой фланец 39,7х25

1

77

КтМ371

О кольцо 22,2х2,6

1

78

602.06.00.26

Штуцер

1

80

5606-3/4.4 / ОН-04 62214-72

Блок с двумя электромагнитными клапанами 40V

1

81

735.33.10.08.00.47

Труба

1

82

735.33.10.08.00.22

Труба

1

83

7005.00.00.53

Тройник LР III 12

1

84

717.33.08.00.54

Специальный штуцер

2

85

715.33.2.08.00.00.13

Угольник III Е 12

1

86

695.33.2.08.05.00.00

Рычаг с рукояткой в сборе

1

87

695.33.2.08.06.00.00

Рычаг с рукояткой в сборе

1

88

695.33.2.08.07.00.00

Рычаг с рукояткой в сборе

1

89

695.33.2.08.08.00.00

Рычаг с рукояткой в сборе

1

90

735.33.10.08.00.25

Фланец напорный

1
