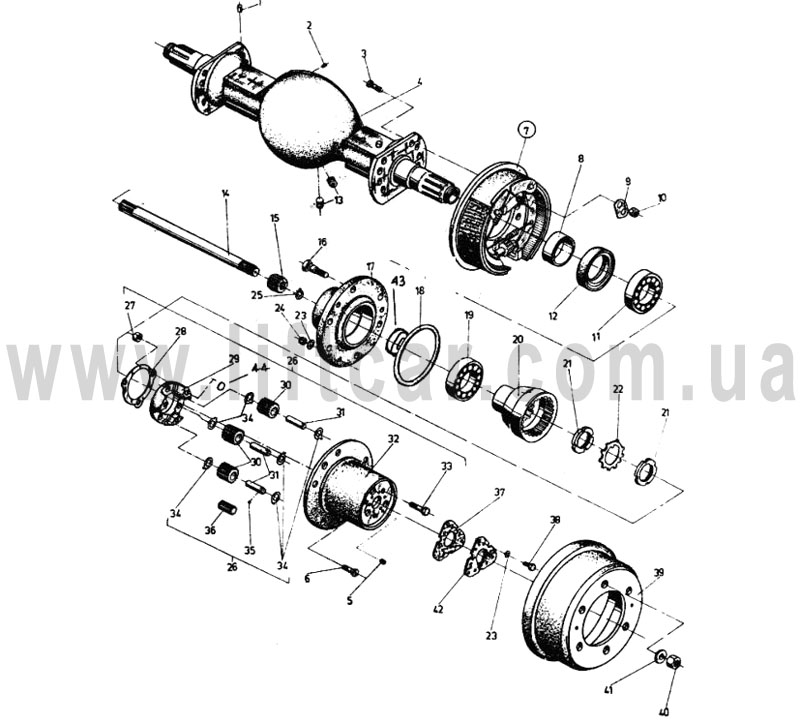

ДВ 1784, ДВ 1786, ДВ 1788, ДВ 1792 Электронный каталог - 17 Балка с редукторами - Виторс ЛТД – Подъемно-транспортная техника.

№ Позиции

№ по каталогу

Наименование

-

6198.10 01.00.00-05

Балка с редукторами

1

6198 01.00.12

Штифт

2

БДС 1980-77

Штифт цилиндрический  18n6x25

3

6140 00.00.09

Болт

4

6198 01.01.00

Балка с рукавами

6

БДС 1359-75/5.6

ВинтЗМ8хЗО-5,6

7

6942 20 00.00.00-02

Сервотормоз 270

8

6198 01.00.06

Кольцо

9

6140 01.00.12

Пластина стопорная

10

БДС 1269-73/8

Гайка М14х1.5-61-1

11

ГОСТ 333-79

Подшипник 2007113

12

БДС 9954-78

Уплотнение  A75x100-10-3

13

БДС 2527-71/5

Пробка1/2-8g

14

6198 01.00.01

Полувал

15

6198 01.00.13

Шестерня

16

6198 01.00.07

Болт

17

 6198 01.00.03

Ступица

18

БДС 7947-85

"О"'-кольцо2-155x3-2

19

ГОСТ 333-79

Подшипник 2007116

20

6198 01.0019

Зубчатый венец

21

6198 01.00.09

Гайка круглая

22

6198 01.00.10

Предохранительная шайба

23

БДС 833-82

Шайба 2-8Н

24

БДС 744-83

Гайка М8-5

25

БДС 2170-/7

Кольцо ВЗО

26

6198 01.02.00-02

Направляющая (в сборе)

27

БДС 1262-83

Гайка М12-8

28

6198 01.02.06

Пластина стопорная

29

6198 01.02.02

Несущий элемент

30

6198 01.02.07

Шестерня

31

6198 01.02.03

Oсь

32

6198 01.02.01

Кожух

33

БДС 1231-85

Болт 1М12х65-8.8

34

6198 01.02.05

Опорная шайба

35

БДС 4885.82

Шарик 5 mm

36

БДС 4886-81

Ролик игольчатый  3х27,8

37

6198 01.00.08

Уплотнение

38

БДС 1232-86

Болт I M8x16-5.6

39

6198 01.00.22

Тормозной барабан

40

701 08.00.02

Специальная гайка

41

DIN 74361

Сферическая пружинная шайба С18,5

42

6198 01.00.11

Крышка

43

БДС 9954-78

Уплотнение  A65x85-10-3

44

БДС 7917-85

„0"кольцо 2-13х3-2
