ДВ 1784, ДВ 1786, ДВ 1788, ДВ 1792 Электронный каталог - 38 Гидравлическая система - Виторс ЛТД – Подъемно-транспортная техника.

№ Позиции

№ по каталогу

Наименование

-

1784 33 19.00.00-04

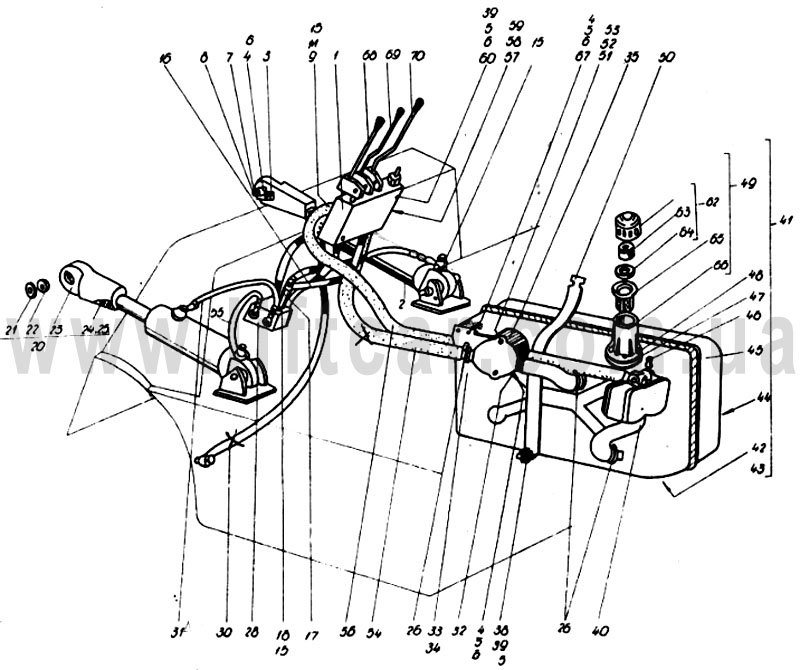

Гидравлическая система

1

7023.1 2900.00

Командное устройство с гидравлическим распределителем

2

ОН-04 66147-75

Гидравлический поршневой цилиндр  ЦБХ 211 А1/90х1 45/70

3

БДС 2348-85

Планка фиксирующая 35

4

БДС 1230-85

Болт М10х25-5.6

5

БДС 744-83

Гайка М10-5

6

БДС 833-82

Шайба 2-10Н

7

1784.33 03.00.13

Ось

8

БДС 1640-81

Пресс-масленка

9

1784.33 19.01.00.00

Соединение гибкое  10Гх18-Гх18-310-(19.90°)

9

ОН-04 51484-83

Соединение гибкое 10Гх18-Гх18-310/19.9

11

2733.33.6.09 00.01.01

Штуцер

15

БДС 3609-73 Сп 99.7

Кольцо I A18x22

16

ОН-04 51484-83

Соединение гибкое 10Гх18-Гх18-160-(19.90°)

17

57 910 000

Дроссель регулируемый с обратным клапаном ДРОК12

18

7005 00.00.62

Штуцер

20

7026 01.00.00

Присоединительная проушина  тип 35-2/36х2

21

БДС 2170-77

Кольцо А55

22

TGL 12398

Сферический подшипник  ZPS-35

23

7026 01.00.01

Проушина

24

БДС 1232-86

Болт I M2x40

25

БДС 833-82

Шайба 2-12Н

26

БДС 8648-85

Скоба А47-49

28

1784.33 03.00.22

Труба специальная

30

ОН-04 51484-83

Соединение гибкое 16-Гх22-Гх22-860/19

30

1784.33.19 02.00.00

Соединение гибкое 16-Гх22-Гх22-860/19

30

1784.33 19.02.00.UO-01

Соединение гибкое 16Гх22-Гх22-620/19

30

ОН-04 51484-83

Соединение гибкое 16-Гх22-Гх22-860/19

31

ОН-04 51484-83

Соединение гибкое 10-Гх18-Гх18-410/19

32

БДС 8648-85

Скоба 50.5-57

33

1784.33 03.00.11

Штуцер специальный

34

КтМ 370

"O''-кольцо

35

КтМ 1057.01

Фильтр гидравлический  тип о 1-25/63Т

37

1784.33 03.00.20 у

Шланг

38

БДС 1230-85

Болт I МЮхбО-5.6

39

БДС 14494-78

Шайба М10

40

1784.33 03.00.25

Угольник

41

6768 00.00.00

Масляный бак

42

6747.1 03.00.00

Пробка с магнитом

43

БДС 7947-85

„О" кольцо 2-23х3-2

44

.6567 00.00.01

Амортизатор

45

6768 01.00.00

Масляный бак

46

6768 00.91.00

Масляным щуп

47

6787.1 00.00.01

Уплотнение

46

БДС 832-85

Винт 2B M5x16-5.6

49

6747.1 02.00.00

Горловина (в сборе)

50

1784.33 03.14.00

Стяжная лента

51

БДС 1230-85

Болт І М8х25-5.6g

52

БДС 744-83

Гайка М8-5

53

БДС 833-82

Шайба 2-8Н

54

БДС 6735-79

Шланг L 500-6-063-32.0

55

ОН-04 51-484-83

Соединение гибкое 10-Гх18-Гх18-560/19

56

1784.33 19.03.00.00

Соединение гибкое 16-Гх22-Гх22-1600/19.90

56

ОН-04 51484-83

Соединение гибкое 16-Гх22-Гх22-1600/19.9

57

1784.33 19.00.02

Накидная гайка

57

1784.33 03.00.12

Накидная гайка

58

1784.33: 19.00.03

Болт накидной гайки

59

БДС 3609.73

0"-кольцо 1 A27x33

60

БДС 1230-85

Болт 1 M10x110-5.6

61

2733:6 03.00.02

Пробка М18х1.5-6

62

6747.1 02.01.00

Крышка

63

6747.1 02.01.01.00

Фильтрующий элемент

64

6747.1 02.01.04

Пробка

65

6747.1 02.02.00

Фильтр

66

6747.1 02.00.01

Горловина

67

1784.33 03.00.23

Кронштейн

68

7023.1 29.00.02-01

Рычаг І

69

7023.1 29.00.03-01

Рычаг ІІ

70

7023.1 29.00.04-01

Рычаг III
