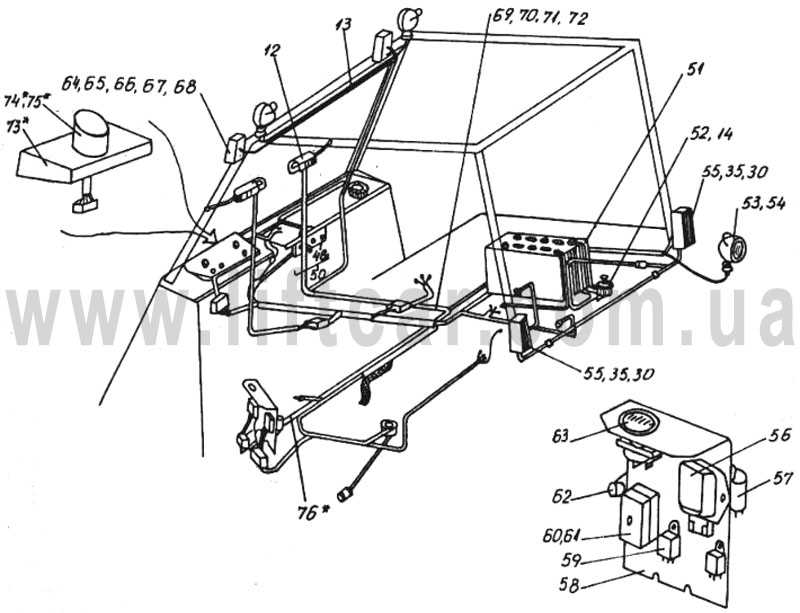

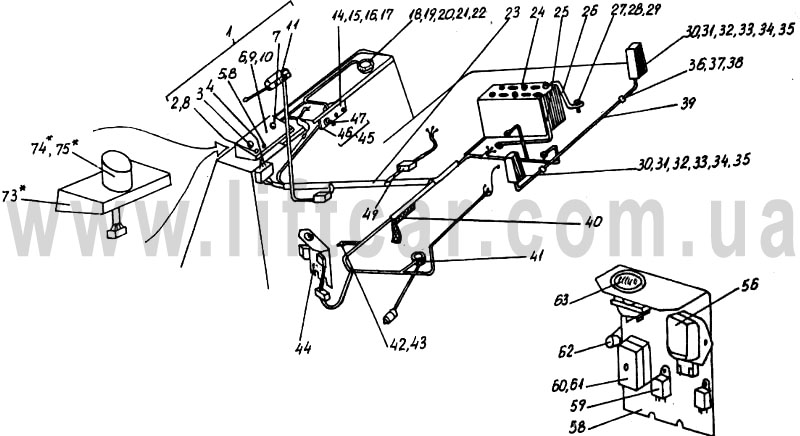

ДВ 1784, ДВ 1786, ДВ 1788, ДВ 1792 Электронный каталог - 54 Электрооборудование - Виторс ЛТД – Подъемно-транспортная техника.

№ Позиции

№ по каталогу

Наименование

1784.33.20 21.00.00.00-01

Электрооборудование

1784.33.20 21.00.00.00-05

Электрооборудование

1784.33.20 21.00.00.00-07

Электрооборудование

1

1784.33.20 21.01.00.00-00

Щиток приборов (в сборе)

1

1784.33.20 21.01.00.00-03

Щиток приборов (в сборе)

1

1784.33.20 21.11.00.00-01

Щиток с сенсорным прибором

2

КтЕ 641-01

Лампа зеленая № 36.2.908.308

3

КтЕ 916

Указатель топлива № 38005542001

4

1784.33.20 21.01.01.00

Пучок проводов

5

КтЕ 641

Лампа красная №36.2.908.308

6

1784.33.20 21.01.00.01

Крышка

7

КтЕ915

Указатель температуры

8

БДС 6310-77

Электрическая лампа АК1222 12V 1,5W

9

БДС 832-83

Винт М6х35-5.6

10

БДС 832-83

Винт  М6х60-5.6

11

1784.33.20 21.04.00.00

Реверс (в сборе)

12

1784.33.20 21.07.00.00

Реверс (в сборе)

13

1784.33.20 21.09.00.00

Пучок проводов

14

БДС 1230-85

Болт M6x18-5.6

15

БДС 744-83

Гайка М6-5

16

БДС 14494-78

Шайба Мб

17

БДС 833-82

Шайба 2-6Н

18

БДС 1230-85

Болт M8x20-5,6

19

БДС 744-83

Гайка М8-5

20

БДС 833-82

Шайба 2-8H

21

БДС 14494-78

Шайба М8

22

КтЕ 1031-01

Звуковой сигнал К9;12V; № 8232600.00

23

1784.33.20 21.03.00.00

Пучок проводов

23

1784.33.20 21.03.00.00-01

Пучок проводов

24

ОН-04 77223-84

Батарея аккамуляторная 12 M; 135-5

25

1784.33 05.07.00

Провод

26

1784.33 05.06.00

Провод

27

БДС 1230-85

Болт N10х20-5,6

28

БДС 833-82

Гайка 2-1 ОН

29

БДС 14494-78

Гайка М10

30

БДС 5675-76

Электрическая лампа Сф 1232;

31

БДС 832-83

Винт M5x20-5.6

32

БДС 744-83

Гайка М5-5

33

БДС 833-82

Шайба 2-5Н

34

БДС 14494-78

Шайба M5

35

КтЕ 250

Задний осветительный корпус

36

2733 05.00.11

Скоба

37

БДС 832-83

Винт M5x10-5.6

38

БДС 14494-78

Шайба M5

39

1784 33 20 21.05.00.00

Пучок проводов

40

1784.33 05.11.00

Провод на массу

41

КтЕ 913

Датчик указателя топлива

42

БДС 3609-73

Кольцо A10x14

43

КтЕ 848

Масляный выключатель № 403001

44

1784.33.20 21.02.00.00

Щиток с реле

44

1784.33.20 21.02.00.00-03

Щиток с реле

45

1784.33 05.03.00

Кронштейн  с аппаратурой

46

1784.33 05.03.01

Кронштейн

47

КтЕ 579

Стартерный  № 821490000 переклю чатель

48

КтЕ 666

Главный переключатель света

49

1784.33.20 21.06.00.00

Пучок проводов

50

1788.33.37 03.01.00

Кронштейн с аппаратурой

51

1784.33.20 21.05.00.00

Провод

52

КтЕ 653

Включатель на массу

53

КтЕ 47

Крутящая фара

54

БДС 7356-77

Электрическая лампа АФ 1212 ;12V; 25 W

55

БДС 5675-76

Электрическая лампа Сф1232;12V;10W

56

КтЕ 600

Реле-регулятор PP-380 M. № 82.029

57

КтЕ 1131-06

Реле указателей поворота  РПП-82300

58

1784.33.20 21.02.00.01

Плита

59

КтЕ 846-03

Вспомогательное реле  82.324.00.00-03

60

БДС 5003-73

Щиток лредохранителейТП-6

61

КтЕ 12-01

Предохранитель 8А н. № 4840771

62

Искрогасительиый контур ИК 2х50-200/50

63

Моточасы Б4-3

64

КтЕ 700

Передний указатель поворота

65

БДС 5263-77

Электрическая лампа AC 1241;

66

БДС 832-83

Винт M4x10

67

БДС 833-82

Шайба 2-4Н

68

БДС 14494-78

Шайба М4

69

1784.33.20 21 08.00.00

Пучок проводов

70

1784.33.20 21 08.00.00-01

Пучок проводов

71

1784.33.20 21.00.00.00

Пучок проводов

72

1784.33.20 21.10.00.00

Пучок проводов

73

1784.33.20 21.11.00.01

Крышка

74

Сенсорный прибор ПСБМ № 8275160000

75

1784.33

Теневой щиток

76

1784.33

Пучок проводов
