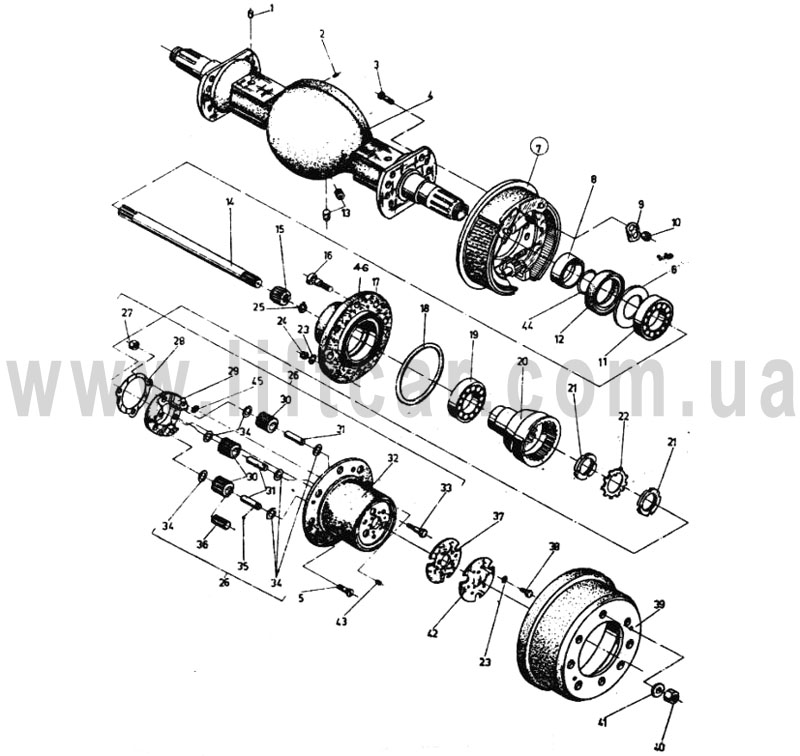

ДВ 1784, ДВ 1786, ДВ 1788, ДВ 1792 Электронный каталог - 18 Балка с редукторами - Виторс ЛТД – Подъемно-транспортная техника.

№ Позиции

№ по каталогу

Наименование

-

6199 01.00.00-11

Балка с редукторами

1

6199 01.00.12

Штифт

2

БДС 1980-77

Штифт цилиндрический 8п6х25-1

3

6199 01.00.08

Болт

4

6199 01.01.00

Балка с рукавами

5

БДС 1359-83

Винт III M8x40-5,6

6

6140 00.00.03

Шайба

7

6941.21

Сервотормоз 335

8

6199 01.00.14

Кольцо

9

6199 01.00.09

Пластина контровочная

10

БДС 1269-73

Гайка М14х1,5-8

11

ГОСТ 333-79

Подшипник 2007116

12

51-3104038-В2

Уплотнение (в сборе) 95х130х12х17,5

13

БДС 2527-71/5

Пробка 1/2"

14

6199 01.00.01

Полувал

15

6198 01.00.13

Шестерня

16

6199 01.00.06

Болт

17

6199 01.00.19 .

Ступица

18

БДС 7947-85

„O''-кольцо 2-210x5-2

19

ГОСТ 333-79

Подшипник 2007121

19*

ГОСТ 333-79

Подшипник 7220

20

6199 01.00.03

Венец зубчатый

21

6199 01.00.12

Гайка круглая

22

БДС 1977-75

Предохранительная шайба72

23

БДС 833-82

Шайба 2 - 8H

24

БДС 744-83

Гайка М8-5

25

БДС 2170-77

Кольцо ВЗО

26

6199 01.02.00

Направляющая (в сборе)

27

БДС 1262-83

ГайкаМ16-8

28

6199 01.02.06

Пластина контровочная

29

6199 01.02.02

Несущий элемент

30

6199 01.02.04

Шестерня

31

6199 01.02.03

Ось

32

6199 01.02.01

Кожух

33

БДС 1231-85

Болт I M16х70-8.8

34

6199 01.02.05

Шайба опорная

35

БДС 488S-82

Шарик

36

БДС 4886-81

Подшипник игольчатый  3.5х29.8 ll

37

6199 01.00.07

Уплотнение

38

БДС 1232-86

Болт I M8x16-5.6

39

6199 01.00.18

Тормозной барабан

40

6199 01.00.10

Гайка

41

DIN 74361

Сферическая пружинная шайба  С22.5

42

6199 01.00.11

Крышка

43

БДС 2527-71/5

Пробка 1/4"

45

БДС 7947-8S

„0"-кольцо2-17х3-2
